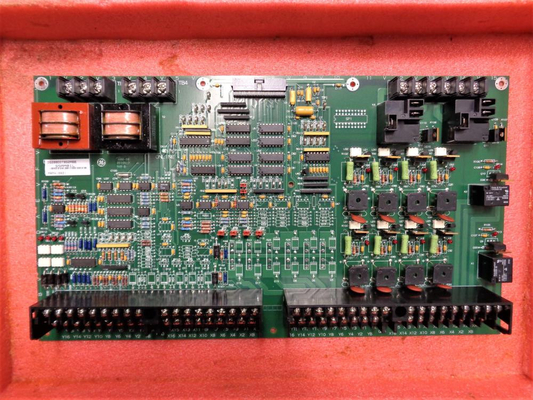

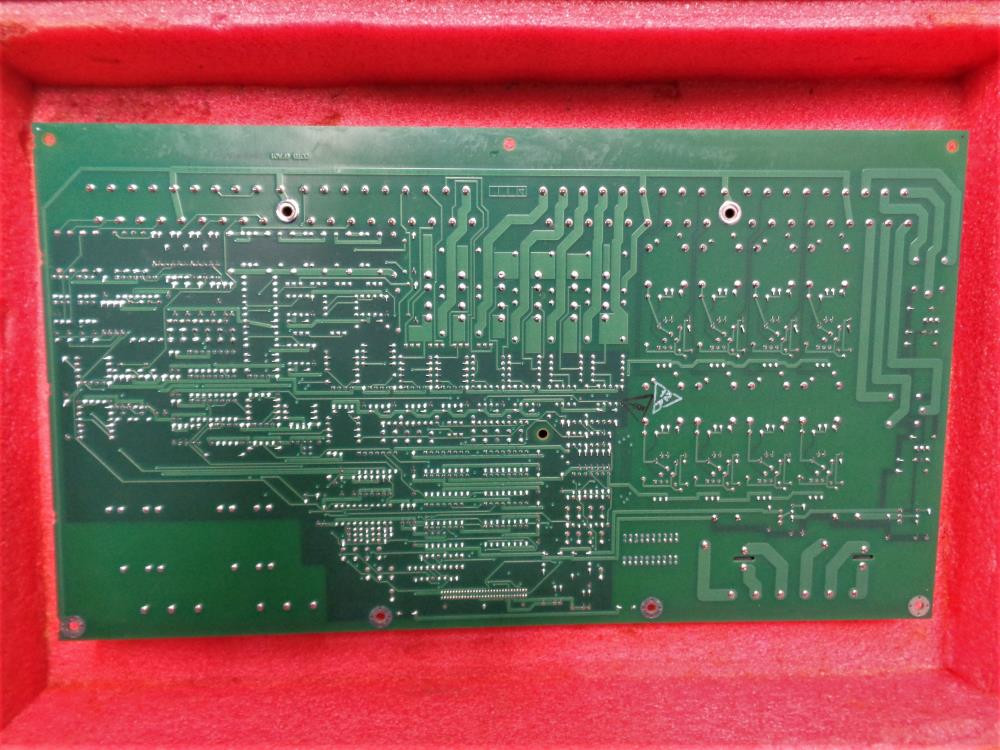

La DS200DDTBG2ABB es una Tarjeta de Terminales de E/S Auxiliares LCI.Esta PCB fue creada como un componente para el sistema Mark V de GE. El Mark V fue el segundo de los sistemas de gestión de turbinas de gas y vapor Speedtronic en ofrecer copias de seguridad triples redundantes en controles críticos y parámetros de protección. La serie de productos Mark V de esta tarjeta DS200DDTBG2ABB también incluye características como diagnósticos integrados, mantenimiento en línea y una interfaz de sensor directa.La PCB DS200DDTBG2ABB que aparece en esta página de producto personalizada en realidad no es la Tarjeta de Terminales de E/S Auxiliares LCI original fabricada para su colocación en la serie de sistemas de control de turbinas Mark V más grande; esa sería la placa de circuito impreso principal DS200DDTBG2 a la que le faltan las tres revisiones de producto significativas de este producto DS200DDTBG2ABB.

Consejos y especificaciones de hardware

La DS200DDTBG2ABB es una placa de alto voltaje. Su función es crear conexiones del sistema para señales de E/S auxiliares.Dada esta funcionalidad específica prevista de la serie de sistemas de control de turbinas Mark V, no debería ser una sorpresa que esta oferta de productos DS200DDTBG2ABB haga uso de su propia serie elevada de componentes de hardware y especificaciones de componentes que fomentan la funcionalidad.La placa DS200DDTBG2ABB recibe alimentación de la placa DS200ADMA y está conectada a ella, que es un módulo de placa hija ubicado en la placa de control del procesador de señal digital DS200DSPC.La DS200DDTBG2ABB está construida con múltiples entradas y salidas. Estas salidas incluyen entradas de CA de alto voltaje (2), entradas de señal de alta corriente (6), entradas de señal de baja corriente (3), entradas de bucle de corriente de 4-20 mA (hasta 2) y entradas de voltaje no dedicadas.Las entradas de bucle de corriente en el ensamblaje de esta Tarjeta de Terminales de E/S Auxiliares LCI DS200DDTBG2ABB se reasignan desde los canales de entrada CT o LEM utilizando puentes. La placa DS200DDTBG2ABB que se presenta aquí también tiene cuatro salidas analógicas amortiguadas y dos salidas de corriente de 4-20 mA. La placa también tiene dieciséis entradas/salidas digitales.

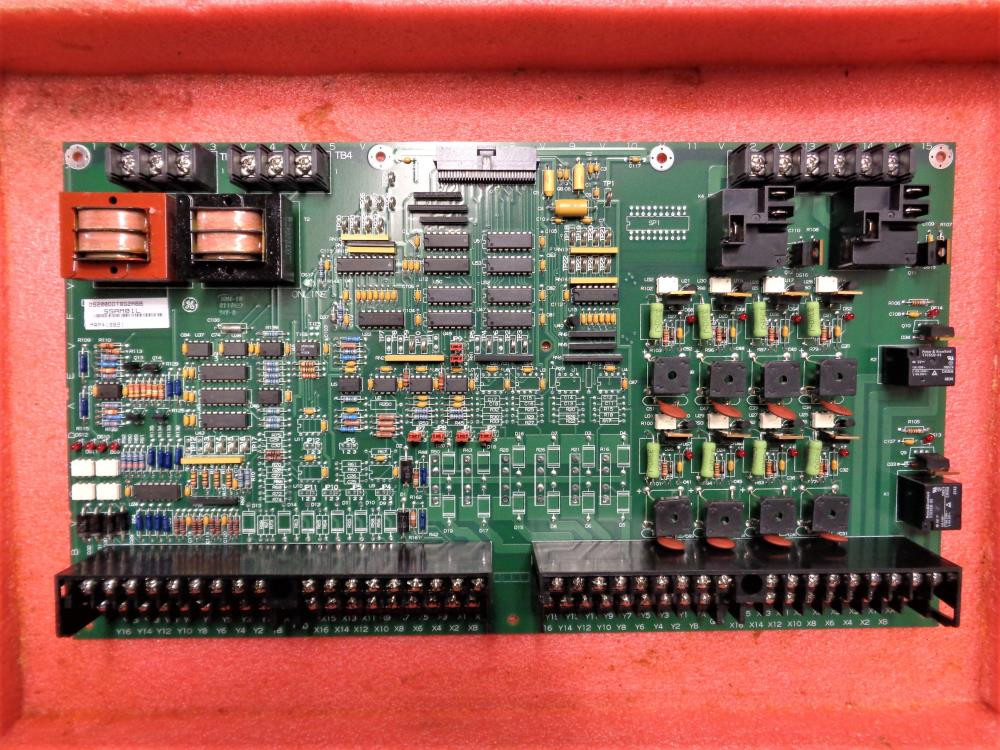

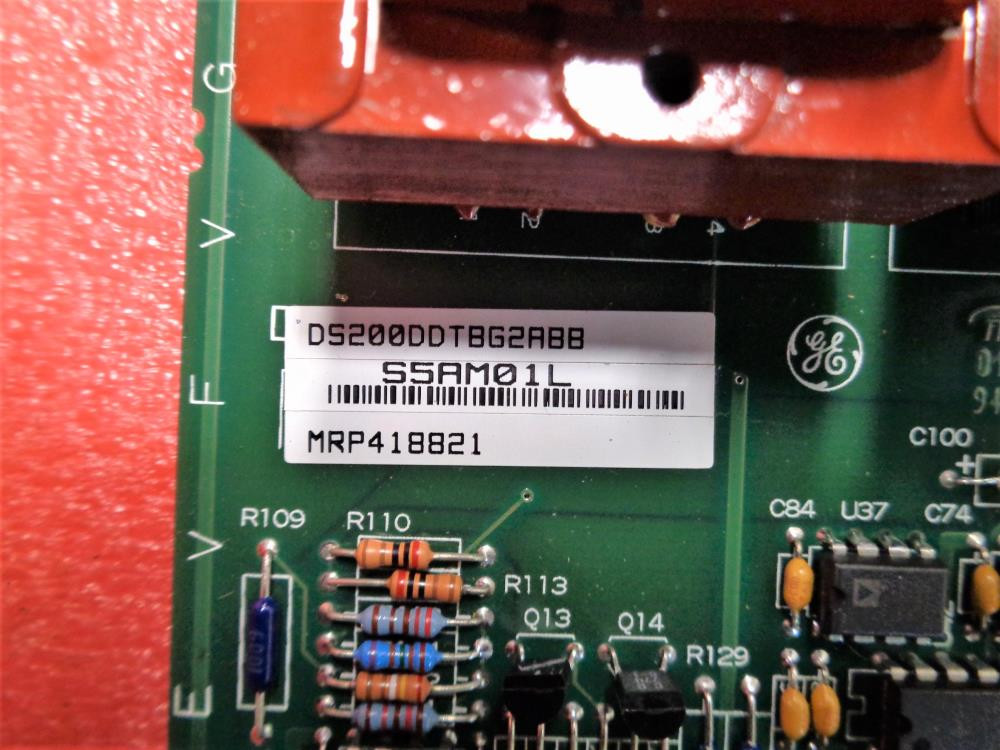

La PCB DS200DDTBG2ABB está construida con 33 puntos de prueba TP, utilizados para la medición de señales, así como 17 LED (DS1-DS17). La placa incluye doce interruptores de puente con 3 posiciones cada uno.La configuración de fábrica para estos interruptores está en la posición 1-2. En términos de componentes de hardware estándar de limitación de voltaje, la Tarjeta de Terminales de E/S Auxiliares LCI DS200DDTBG2ABB utiliza dos transformadores, cuatro relés y catorce transistores. La DS200DDTBG2ABB también utiliza condensadores y resistencias, y presenta un ensamblaje asegurado por el estilo normal de revestimiento de PCB que ha sido tratado químicamente.El ensamblaje interno de este producto de la serie Mark V DS200DDTBG2ABB también tiene ocho varistores y quince matrices de red de resistencias.Finalmente, esta placa de circuito impreso DS200DDTBG2ABB tiene cinco tiras de terminales que varían de tres posiciones de tornillo a treinta y seis posiciones de tornillo, y tiene muchos circuitos integrados, incluido un chip con identificación de la placa e información de revisión de hardware.Se puede encontrar más información sobre las funciones de la placa, los datos de la aplicación, las características y la instalación en GEI-100219, una publicación de General Electric que puede ser difícil de recuperar a través de Internet dada la serie de este producto DS200DDTBG2ABB como una oferta de productos de la serie heredada Mark V.Antes de tomar una decisión de compra final sobre esta Tarjeta de Terminales de E/S Auxiliares LCI de alto voltaje DS200DDTBG2ABB, es crucial darse cuenta de que sus especificaciones y dimensiones de rendimiento introducidas originalmente se han visto afectadas a través de su inclusión de una tabla de revisión de producto completa con dos revisiones de producto funcionales y una revisión de configuración de ilustraciones.
