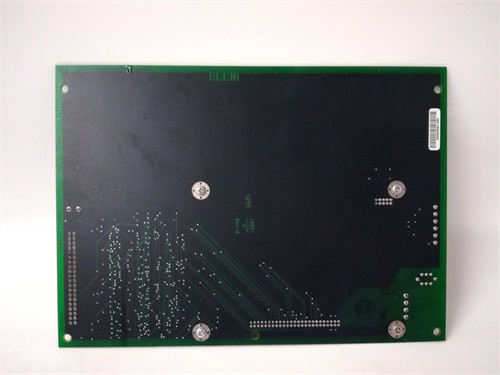

DS200DDTBG1A es una placa de terminales auxiliares de E/S LCI fabricada y diseñada por General Electric como parte de la serie Mark V utilizada en los sistemas de control GE Speedtronic.La placa DS200DDTB (DDTB) es una placa terminal de alto voltaje para conexiones de sistema de señales auxiliares de E/SLa placa se conecta a una placa hija de módulo analógico a digital DS200ADMA (ADMA) que está montada en una placa de control del procesador de señal digital DS200DSPC (DSPC).Conectores de alta densidad y un cable de cinta conectan el DDTB a la placa ADMALa energía para el DDTB es proporcionada por la placa ADMA.y aislamiento para hacer que las señales de nivel del sistema en el ambiente hostil sean accesibles para el procesador de señal digital (DSP) de la placa DSPCLas conexiones de cableado externo de señales de alto voltaje, I/O de contacto, medición de corriente (a través de dispositivos de bajo nivel de efecto Hall) o CT de alta corriente se pueden conectar a los terminales DDTB.Hay versiones G1 y G2 de la placa DDTBEl G2 carece de algunas de las funcionalidades del G1 y se señala cuando corresponda.

Las características:

Las entradas de AC de alto voltaje:Hay dos entradas aisladas para la conexión a señales de CA de alto voltaje.y un amortiguador para proporcionar una señal de pico a pico de ± 5 V a las entradas de VCO de la placa ADMA (a 693 V rms aplicados)Estas entradas tienen un bloque terminal de tornillo separado, calificado y aislado para transientes de pico de 1000 V.

Las entradas de señal de alta corriente:Hay seis entradas con resistencias de detección de corriente adecuadas para señales de corriente continua de ±5 amperios (destinadas a entradas de CT).Estos están amortiguados diferencialmente y pueden tolerar ±12 V de voltaje de modo comúnCada entrada es filtrada y escalada. Estas entradas tienen un bloque terminal de tipo tornillo y están protegidas de las sobretensiones.

Entrada de señal de baja corriente:Hay tres entradas con resistencias de detección de corriente adecuadas para señales de corriente continua de ± 0,224 amperios (destinadas a señales de transductor de corriente LEM).Estos están amortiguados diferencialmente y pueden tolerar ±12 V de voltaje de modo comúnCada entrada es filtrada y escalada. Estas entradas tienen un bloque terminal de tipo tornillo y están protegidas de las sobretensiones.

Las entradas de circuito de corriente de 4 a 20 mA:Hay disposiciones para reasignar dos de los canales de entrada CT o LEM como receptores para señales de entrada de circuito de corriente de 4-20 mA. Esta asignación alternativa se realiza reajustando ciertos saltadores.La resistencia de entrada es de 192 ohms y la entrada analógica se desplaza de modo que 0 mA produce una escala completa negativa y 20 mA produce una escala completa positivaLa detección de circuito abierto y la normalización de la entrada se gestionan por software.

Input de voltaje no especificado: Se proporciona un amplificador de voltaje de entrada diferencial para alimentar una entrada analógica VCO en la placa ADMA. La ganancia de este amplificador es 1/2 permitiendo un rango de señal de entrada de ± 10 V.Estas entradas tienen un bloque terminal de tipo tornillo y están protegidas de las sobretensiones.

Las emisiones de CO2 de los motores de combustión renovable se calcularán de acuerdo con el método de ensayo de la serie de ensayo.Dos de las salidas analógicas también impulsan los búferos de salida de la fuente de corriente para proporcionar soporte para las señales de salida de circuito de corriente de 4-20 mA.Tanto las salidas de voltaje como de corriente están activas en todo momento y se pueden usar individualmente o en conjunto mediante cableado a sus terminales de salida respectivosHay una etapa de inversión y ganancia en el controlador de 4-20 mA tal que una entrada de +5 V de la placa ADMA hace que la salida produzca 4 mA y una entrada de −5 V hace que la salida produzca 20 mA.No se permite que una salida produzca 0 mA para evitar confusiones con la detección de circuito abierto..
