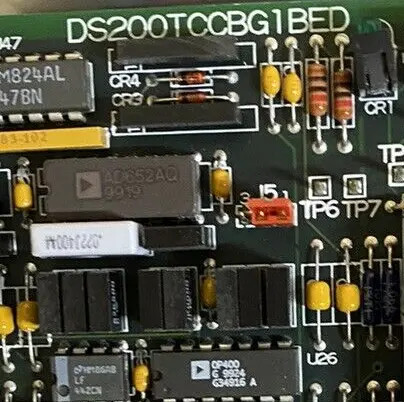

La placa analógica GE I/O TC2000 DS200TCCBG1BED cuenta con un microprocesador 80196 y múltiples módulos PROM. También contiene un LED y 2 conectores de 50 pines.El LED es visible desde la vista lateral de la placaLos identificadores de los conectores de 50 pines son JCC y JDD. El microprocesador utiliza las instrucciones de procesamiento y el firmware en los módulos PROM.No es necesario programar más o actualizar el firmware cuando instale la placa de reemplazo. Todo lo que se necesita es mover los módulos PROM de la placa vieja a los enchufes de la placa de reemplazo. De esa manera, se puede reanudar la actividad de la unidad y saber que el procesamiento será el mismo.

También debe volver a conectar los cables de cinta a los mismos conectores de la placa de repuesto, tanto para los cables de cinta de 50 pines como para los cables de cinta de 34 pines.Porque hay 5 conectores de 34 pines, hay una posibilidad de que pueda conectar los cables de cinta en los conectores equivocados. También hay una posibilidad de conectar los conectores de 50 pines en los conectores equivocados.Todos los conectores tienen identificadores de conector e incluso si la placa de reemplazo es una versión más reciente, las identificaciones de los conectores serán las mismas.

Es posible que encuentre que los componentes de la placa de repuesto están en diferentes lugares y que los componentes se ven diferentes.se mantiene la compatibilidad entre las versiones y la placa de repuesto proporciona los mismos resultados de procesamiento que la placa defectuosa.. Conecte los cables de cinta en los mismos conectores en la nueva placa y utilizar los identificadores de conector para asignar la placa vieja a la nueva placa.

La tarjeta analógica General Electric I/O TC2000 DS200TCCBG1B cuenta con un microprocesador 80196 y múltiples módulos PROM. También contiene un LED y 2 conectores de 50 pines.El LED es visible desde la vista lateral de la placa. Los ID para los conectores de 50 pines son JCC y JDD. La placa también está poblada con 3 saltadores. Los saltadores tienen ID impresos en la superficie de la placa. Los ID son JP1, JP2 y JP3.

Cuando la placa original esté instalada en la unidad, el instalador configurará la placa para satisfacer mejor los requisitos de la unidad.Los saltadores permiten al instalador establecer los valores de configuración cambiando la posición de los saltadoresLas posiciones predeterminadas de los saltadores se utilizan en la mayoría de las condiciones y no requieren ninguna acción adicional del instalador.en algunas situaciones, el instalador cambia la posición del salto basándose en la información disponible en la información impresa proporcionada con la placa.

En un saltador de 3 pines, el saltador cubre 2 pines a la vez. Por ejemplo, el saltador puede cubrir pines 1 y 2 o pines 2 y 3.Agarra el salto con el pulgar y el dedo índice y saca de los pines. Luego, alinear el saltador con los nuevos pines y deslizarlo en posición. Algunos saltadores no se utilizan para la configuración de la tabla y tienen sólo una posición de apoyo.En este caso, la posición alternativa se utiliza para ensayos del producto por el fabricante para probar un circuito o función particular..
