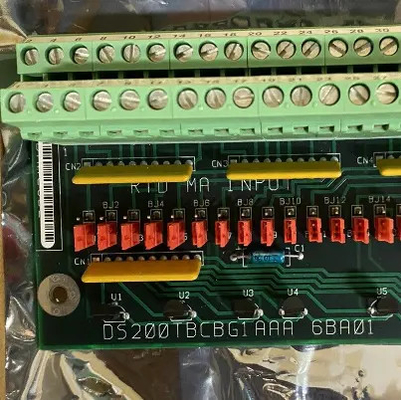

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsHay cuatro secciones de estas placas dentro del gabinete con 9 ranuras totales dentro de una sección de control de E/S.

El tablero TBCB normalmente ocupa una de las ranuras más grandes debajo de una serie de 5 tableros más pequeños.Esta placa también se llama un módulo de terminación RTD y 4-20 mA Input (TBCB) y funciona dentro del núcleo R5Su función principal es utilizar las señales de entrada que recibe para transmitirlas a la placa TCCB donde se escriben en la placa.Tiene configuraciones de hardware específicas que deben ser configuradas en el proceso de instalación.

Las señales de entrada BJ1 a BJ22 deben conectarse al DCOM. Las señales de entrada BJ23 a BJ30 son donde las señales 15-22 se convierten en un rango de corriente de 0-1mA.Un total de ocho de las señales de entrada regulares tienen la capacidad de convertirse en señales de entrada de 0-1 mA.

La DS200TBCBG1A es una tarjeta analógica de terminación de la serie de sistemas de control de turbinas GE Speedtronic Mark V LM.Este tablero ya no es compatible con su fabricante original y se ha vuelto difícil de localizar a veces.

El DS200TBCBG1A se puede montar dentro de un gabinete de control de turbina Mark V con otras placas de control de E/S. Hay cuatro secciones de estas placas dentro del gabinete.Hay 9 ranuras totales dentro de una sección de control de E/S y la placa TBCB normalmente ocupa una de las ranuras más grandes debajo de una serie de 5 placas más pequeñas.

El DS200TBCBG1A también se llama un módulo de terminación RTD y entrada de 4-20 mA (TBCB).Esta placa utiliza las señales de entrada que recibe para transmitirlas a la placa TCCB donde se escriben en la placa.Un total de ocho de las señales de entrada regulares tienen la capacidad de convertirse en señales de entrada de 0-1 mA.

El DS200TBCBG1A no tiene ningún software específico que deba configurarse, pero sí tiene configuraciones de hardware. Las señales de entrada BJ1 a BJ22 deben conectarse al DCOM.Las señales de entrada de BJ23 a BJ30 son donde las señales 15-22 se convierten en el rango de corriente de 0-1mA.

Consulte el manual de instrucciones GEH-6353B para obtener más información sobre la instalación específica de las señales de entrada para el DS200TBCBG1A.
