Producto: Tarjeta de control/comunicaciones LAN DS200LDCCH1ANA de General Electric

Descripción

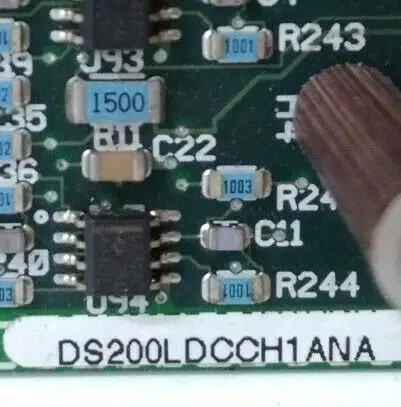

La tarjeta de control/comunicaciones LAN DS200LDCCH1ANA de GE cuenta con múltiples microprocesadores que proporcionan control para la unidad, el motor y las funciones de E/S. También proporciona control para la red LAN. La tarjeta de control/comunicaciones LAN DS200LDCCH1ANA de GE está poblada con cuatro microprocesadores y a cada microprocesador se le asigna una función separada.

Un microprocesador proporciona procesamiento de control de la unidad. Un microprocesador proporciona procesamiento de control del motor. Un microprocesador proporciona procesamiento co-motor. Y un microprocesador proporciona procesamiento de control LAN.

Si la tarjeta no funciona correctamente o parece estar proporcionando un rendimiento inferior al óptimo, es posible que desee realizar un reinicio suave en la tarjeta. Un reinicio duro es cuando se interrumpe la energía eléctrica y la tarjeta debe reiniciarse. Cuando sea posible, esto debe evitarse y solo debe ocurrir si la unidad funciona mal o se produce una condición de disparo que hace que la unidad se apague inesperadamente. Por ejemplo, si se produce una condición de sobrecarga, la unidad se apagará automáticamente para proteger los componentes y el motor.

La mejor opción para reiniciar la tarjeta es un reinicio suave. Esto es cuando la energía permanece presente en la tarjeta y se utiliza para borrar fallas. Un método para realizar un reinicio es presionar el botón de Reinicio en la tarjeta. Solo una persona calificada debe hacer esto porque la energía está presente en la unidad y existe riesgo de descarga eléctrica o quemaduras. Requiere que el técnico de servicio alcance el gabinete de la tarjeta y presione el botón de Reinicio. Presione el botón durante unos 5 segundos, luego suelte el botón.

La DS200LDCCH1ANA es una placa de circuito de comunicaciones LAN desarrollada por General Electric. Se utiliza en las líneas de productos GE EX2000 Excitation y DC2000 y es una placa de circuito avanzada de 7 capas que es esencialmente el cerebro de la EX2000 y DC2000. Las funciones principales proporcionadas por la placa incluyen la interfaz del operador, las comunicaciones LAN, el procesamiento de la unidad y el motor y los reinicios de la unidad. Incluye varias características integradas, incluyendo una LAN controlada por microprocesador (redes de área local) comunicaciones, procesamiento de la unidad y el motor controlado, interfaz del operador y reinicios completos de la unidad. Hay cuatro microprocesadores en la placa, lo que le proporciona una amplia cobertura de E/S y control de la unidad.

El procesador de control de la unidad se encuentra en la placa en la posición U1 y proporciona periféricos de E/S integrados, que ofrecen capacidades como temporizadores y decodificadores. El segundo es un procesador de control del motor reconocido en la placa como U21. La circuitería de control del motor y las comunicaciones de E/S (analógicas y digitales) están disponibles con este procesador. U35 es la ubicación del procesador co-motor. Solo se utiliza cuando se requiere procesamiento adicional, esta sección funciona para realizar matemáticas avanzadas que el MCP no puede calcular.

El procesador final que se encuentra en la placa es el procesador de control LAN en la posición U18. Este procesador acepta cinco sistemas de bus (DLAN+, DLAN, Genius, CPL y C-bus). Un sistema de interfaz de usuario está disponible con un teclado alfanumérico adjunto que permite a los usuarios ver y ajustar la configuración y los diagnósticos del sistema.
