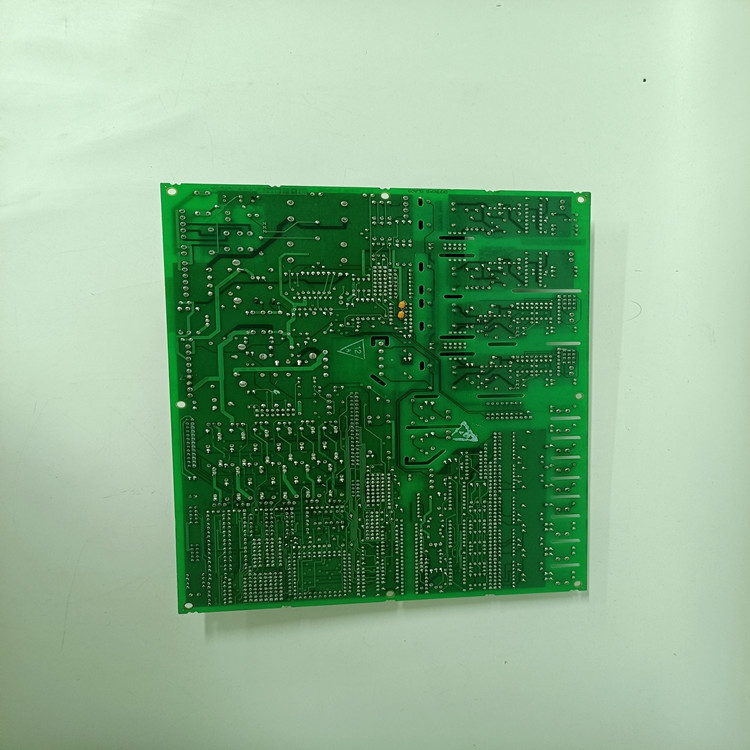

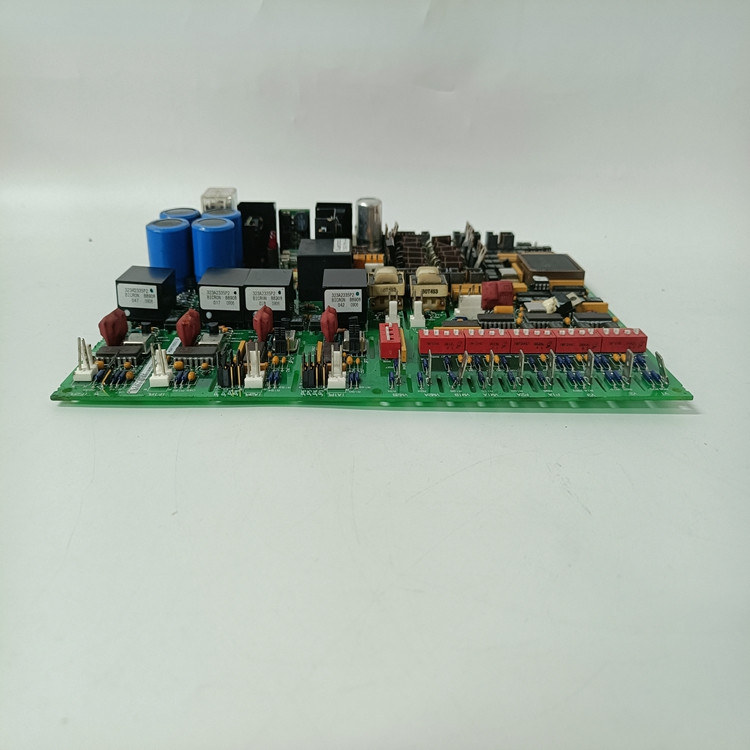

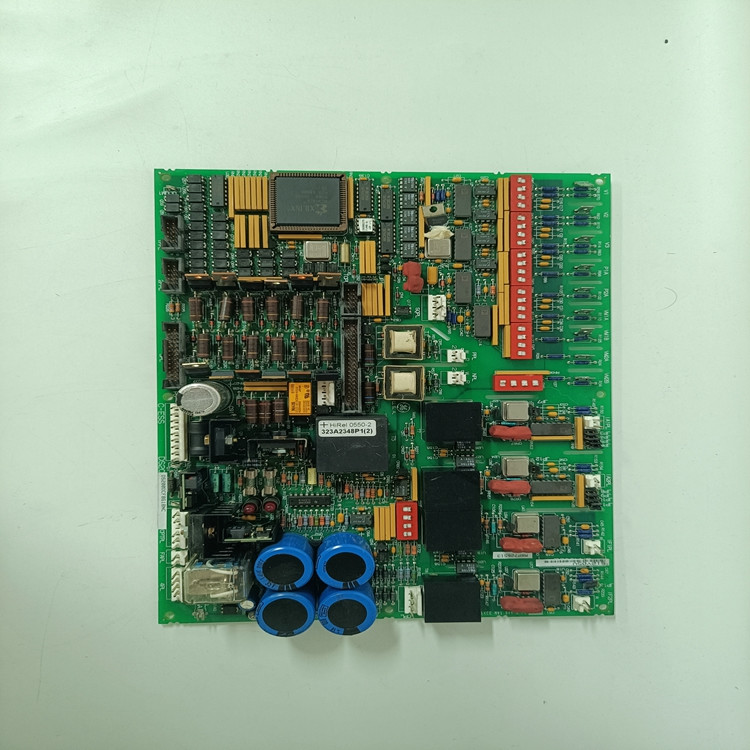

Producto: Tarjeta de control de accionamiento/comunicaciones LAN GE DS200LDCCH1AGA

Descripción

General Electric desarrolló la tarjeta DS200LDCCH1AGA para funcionar como una tarjeta de control de accionamiento y comunicaciones de red de área local (LAN). Esta tarjeta se aloja en la serie Mark V de tarjetas de accionamiento de reemplazo compatibles con los accionamientos y excitadores DIRECTO-MATIC 2000 de la marca GE. Cuando se instala en un accionamiento, la tarjeta proporciona una serie de funciones de control de accionamiento y E/S para el accionamiento.

La tarjeta de comunicaciones DS200LDCCH1AGA alberga cuatro microprocesadores a bordo. Un procesador de control LAN (LCP) está disponible para aceptar cinco tipos de bus diferentes alimentados al accionamiento. También hay disponible un procesador de control de accionamiento (DCP) para procesar conversiones de E/S analógicas y digitales.

El DCP también es capaz de controlar y convertir dispositivos de E/S periféricos como codificadores y temporizadores. Se proporciona un procesador de control de motor (MCP) para procesar las E/S digitales enviadas al accionamiento. Si los cálculos requieren potencia de procesamiento adicional que el DCP no puede proporcionar, el co-procesador de motor (CMP) proporcionará la potencia adicional necesaria para completar estas funciones. La tarjeta se completa con un teclado alfanumérico utilizado para la programación del sistema y fines de diagnóstico.

La DS200LDCCH1AGA es una placa de circuito de comunicaciones LAN desarrollada por General Electric. Se utiliza en las líneas de productos GE EX2000 Excitation y DC2000 y es una placa de circuito avanzada de 7 capas que es esencialmente el cerebro de la EX2000 y DC2000. Las funciones principales proporcionadas por la placa incluyen la interfaz del operador, las comunicaciones LAN, el procesamiento del accionamiento y el motor y los reinicios del accionamiento.

Incluye varias características integradas, incluyendo comunicaciones LAN (redes de área local) controladas por microprocesador, procesamiento de accionamiento y motor controlado, interfaz del operador y reinicios completos del accionamiento. Hay cuatro microprocesadores en la placa, lo que le proporciona una amplia cobertura de control de E/S y accionamiento. El procesador de control de accionamiento se encuentra en la placa en la posición U1 y proporciona periféricos de E/S integrados, que ofrecen capacidades como temporizadores y decodificadores. El segundo es un procesador de control de motor reconocido en la placa como U21. La circuitería de control del motor y las comunicaciones de E/S (analógicas y digitales) están disponibles con este procesador. U35 es la ubicación del co-procesador de motor. Solo se utiliza cuando se requiere procesamiento adicional, esta sección funciona para realizar matemáticas avanzadas que el MCP no puede calcular.

El procesador final que se encuentra en la placa es el procesador de control LAN en la posición U18. Este procesador acepta cinco sistemas de bus (DLAN+, DLAN, Genius, CPL y C-bus). Un sistema de interfaz de usuario está disponible con un teclado alfanumérico adjunto que permite a los usuarios ver y ajustar la configuración y los diagnósticos del sistema.
