Producto:IS220PPROS1B por el GE MKVIe, IO PACK

IS220PPROS1B es un paquete de I/O de protección de turbina de emergencia fabricado y diseñado por General Electric como parte de la serie Mark VIe utilizada en los sistemas de control distribuido de GE.Un sistema de protección contra excesos de velocidad de respaldo con una verificación de respaldo para la sincronización del generador con un bus de servicios públicos es proporcionado por el paquete de entrada y salida de protección de emergencia de la turbina (PPRO) y las placas terminales relacionadasTambién sirven como vigilantes independientes del control primario.Tres paquetes de entrada y salida de PPRO triples modulares redundantes (TMR) montados en una placa terminal de protección simple (SPRO) separada constituyen un sistema de protección típicoCada SPRO está conectado a la tabla de emergencia designada por un cable con conexiones de pin DC-37 en ambos extremos:

TREG: Tabla del terminal de viaje de emergencia de turbinas de gas.
TREL: Tabla de la terminal de viaje de emergencia de la turbina de vapor grande.
TRES: Junta de la terminal de viaje de emergencia de turbinas de vapor pequeñas y medianas.
TREA: Junta de la terminal de viaje de emergencia de la turbina.
Un sistema de protección TMR de una sola placa que utiliza tres paquetes PPRO I / O es posible en una configuración diferente.Los sistemas primarios y de respaldo para el control Mark* VIe están integrados en el nivel de la placa terminal del control.El paquete de entrada/salida primario de la turbina, PTUR, que utiliza una placa de viaje primaria, proporciona una protección primaria (TRPG, TRPL, TRPS, TRPA).El paquete de E/S PPRO funciona con una placa de viaje de respaldo para proporcionar protección de respaldo (TREG), TREL, TRES, TREA).

PPRO puede manejar tres tipos diferentes de señales de velocidad, incluidos el Overspeed implementado por hardware, la aceleración, la desaceleración y el Overspeed básico.El paquete mantiene un ojo en el rendimiento del control primario y puede comprobar la velocidad primaria para asegurarse de que todo está funcionando normalmente.
A través de una amplia gama de señales de retroalimentación, PPRO realiza un seguimiento del estado y la funcionalidad de la tabla de viaje elegida.PPRO activará los relés de viaje de respaldo en el tablero de viaje e iniciará un viaje en el control principal si se encuentra una fallaLa acción de control principal no afecta al embalaje y es completamente independiente de él.

Productos recomendados:

Tenemos un gran inventario de componentes del sistema de control, también hemos hecho un montón de hardware nuevo y piezas de repuesto descontinuadas para ayudar a apoyar sus sistemas de control existentes.

Tenemos personal experimentado, pruebas extensas, todas las piezas de repuesto que vendimos tienen un período de garantía de un año, y han sido sometidas a rigurosas pruebas y certificación!

Es posible que necesite piezas de repuesto en nuestros datos, le damos la bienvenida a darnos sugerencias valiosas con nuestros productos en cualquier momento!

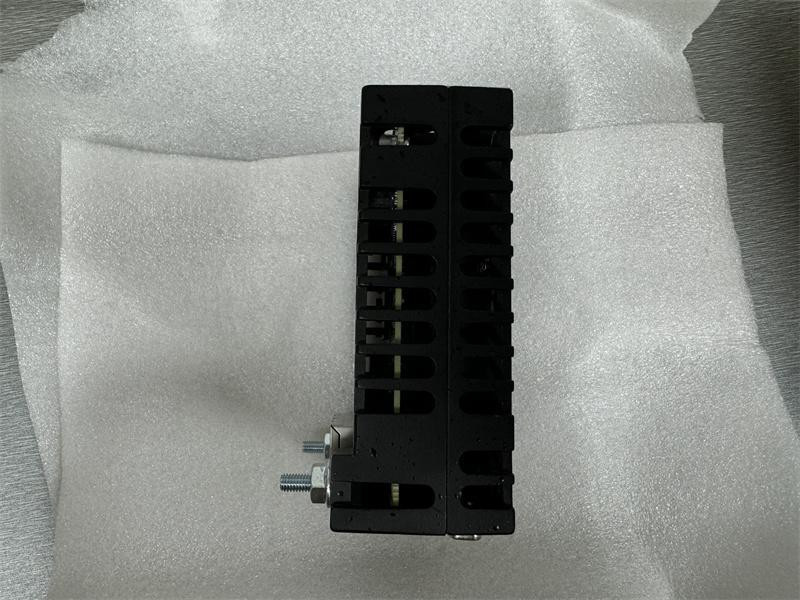

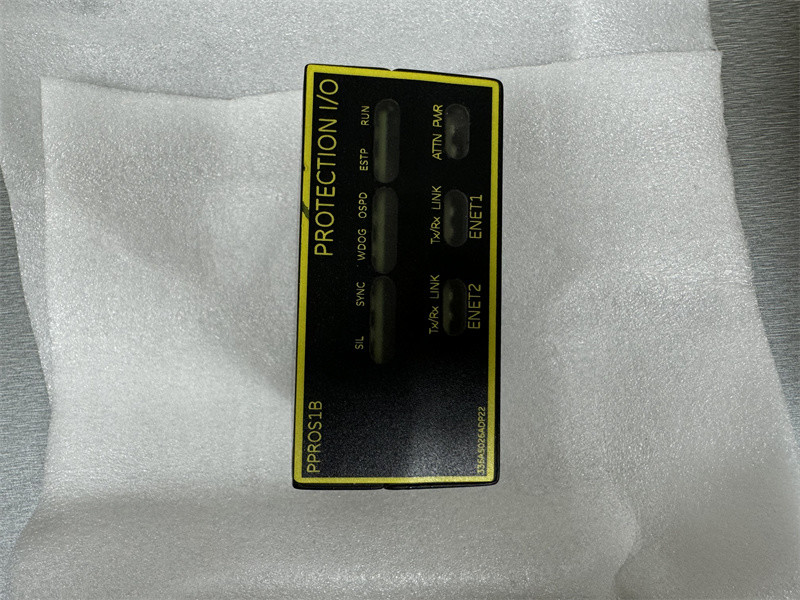

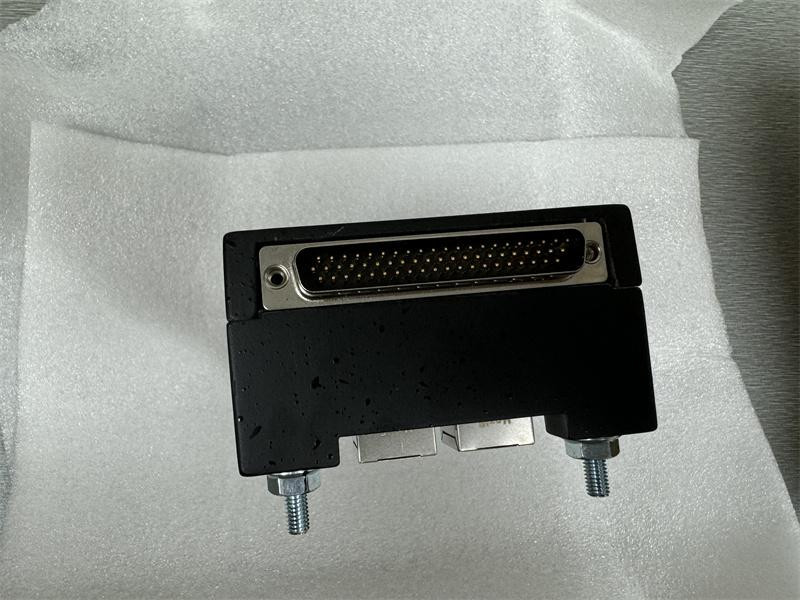

Productos Imágenes:
