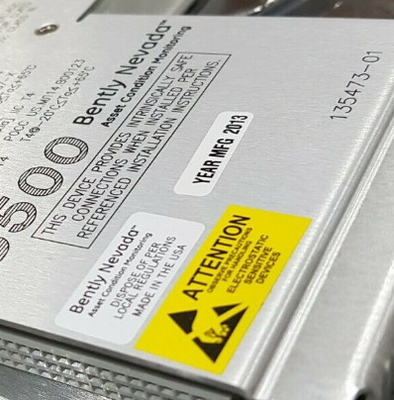

Producto:Bently Nevada 3500/25-01-03-00 135473-01 Barrera interna de entrada y salida con terminaciones internas

Descripción
El módulo 3500/25 es un módulo de dos canales de media altura utilizado para proporcionar señales Keyphasor a los módulos de monitor en un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerEl sistema de protección de la maquinaria 3500 puede aceptar hasta cuatro señales de Keyphasor para la configuración normal y hasta ocho señales de Keyphasor en una configuración emparejada.

La señal del keyphasor es un pulso de una vez por giro o de múltiples eventos por giro de un eje o engranaje giratorio utilizado para proporcionar una medición precisa del tiempo.Esto permite que 3500 módulos de monitoreo y equipos de diagnóstico externos para medir la velocidad de rotación del eje y parámetros vectoriales tales como 1X amplitud de vibración y fase.
El módulo Keyphasor mejorado es un módulo de sistema 3500 mejorado.Ofrece capacidades de procesamiento de señales Keyphasor ampliadas sobre el diseño anterior, manteniendo una completa compatibilidad hacia abajo en términos de formaEl módulo Keyphasor, PWA 125792-01, se sustituye por completo por el módulo actualizado 149369-01.

Cuando se requiere una entrada de Keyphasor del sistema para aplicaciones Triple Modular Redundant (TMR), el sistema 3500 debe emplear dos módulos de Keyphasor.los módulos funcionan en paralelo para proporcionar una señal primaria y secundaria Keyphasor a los otros módulos en el bastidorUn sistema con más de cuatro entradas de Keyphasor puede utilizar una configuración emparejada siempre que no haya más de cuatro señales de entrada de Keyphasor primarias.Una configuración emparejada requiere dos posiciones consecutivas de monitorización en las posiciones superior/inferior o en ambas posiciones de media ranura.Cuatro módulos de Keyphasor aceptarán cuatro canales de entrada primarios y cuatro de respaldo y proporcionarán cuatro canales de salida (uno por módulo).Una configuración de dos emparejados y uno no emparejado (tres módulos Keyphasor total) también es posibleEn tal configuración, el usuario puede configurar el Keyphasor no emparejado (ordenar dos opciones de 2 canales o una de 1 canal y una de 2 canales)

El módulo de E/S de Keyphasor aislado está diseñado para aplicaciones en las que las señales de Keyphasor están vinculadas en paralelo a varios dispositivos y requieren aislamiento de otros sistemas, como un sistema de control. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

La intención de este módulo de E/S era principalmente medir la velocidad del eje y no la fase.pero esta E/S introduce un cambio de fase ligeramente mayor que la versión de E/S no aisladaLa figura 1 muestra la cantidad de desplazamiento de fase que los módulos de E/S aislados agregarán a diferentes velocidades de la máquina.

Las características mejoradas del producto incluyen la generación de señales de eventos una vez por turno a partir de entradas de múltiples eventos por turno, firmware actualizable en el campo e informes de datos de gestión de activos.
