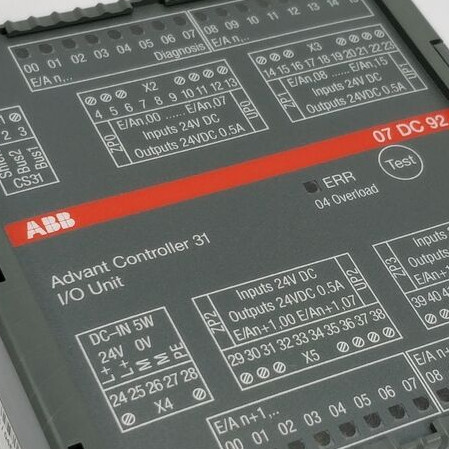

Producto:ABB 07DC92 GJR5252200R0101 Módulo de entrada/salida de dígitos

Módulo de entrada/salida digital 07 DC 92 32 entradas/salidas digitales configurables, 24 V CC, aislados eléctricamente en grupos, las salidas pueden cargarse con 500 mA, bus del sistema CS31

Propósito: El módulo de entrada/salida digital 07 DC 92 se utiliza como un módulo remoto en el bus del sistema CS31. Contiene 32 entradas/salidas, 24 V CC, en 4 grupos con las siguientes características:• Las entradas/salidas se pueden acceder individualmente • como entradas, • como salida o • como salida relegable (entrada/salida combinada) • Las salidas • funcionan con transistores, • tienen una carga nominal de 0,5 A y • están protegidas contra sobrecarga y cortocircuito.

• Los 4 grupos de entradas/salidas están aislados eléctricamente entre sí y del resto de la unidad. • El módulo ocupa dos direcciones digitales para entradas y salidas en el bus del sistema CS31.Es posible configurar la unidad únicamente como un módulo de salidaEn este caso, las direcciones de las entradas no son necesarias. La unidad funciona con un voltaje de suministro de 24 V DC. La conexión del bus del sistema está aislada eléctricamente del resto de la unidad.El módulo ofrece una serie de funciones de diagnóstico (véase el capítulo "Diagnosis and displays").

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsLa siguiente figura muestra la conexión eléctrica del módulo de entrada/salida.
