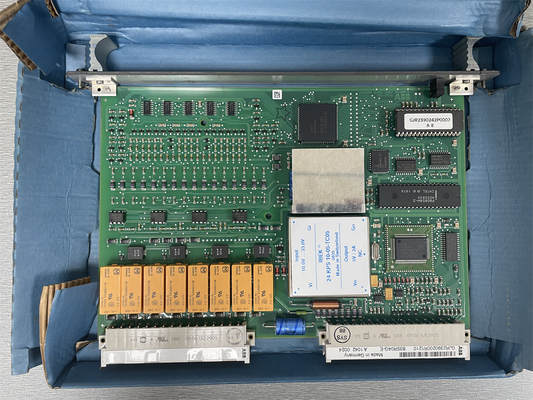

Producto:83SR04 GJR2390200R1210 83SR04G-E ABB Modulo de control de procesamiento de señales de control binario y analógico

Descripción

83SR04G-E es el módulo de control de procesamiento de señales de control binario y analógico de ABB PROCONTROLsystem. 83SR04G-E se utiliza para tareas de control binario y analógico de programas almacenados en la unidad,niveles de control de grupo y de unidadPuede utilizarse para las siguientes aplicaciones:
- Control del accionamiento de los accionamientos unidireccionales
- Control del accionamiento de los actuadores
- Control del accionamiento de las válvulas electrónicas
- Control de grupos de funciones binarias (secuenciales y lógicas)
- Control de 3 pasos
- Condicionamiento de la señal

Características
La dirección del módulo se establece automáticamente conectando el módulo a la estación PROCONTROL.
Los telegramas recibidos a través del bus de la estación son verificados por el módulo para la transferencia libre de errores a través de sus bits de paridad.
Los telegramas enviados por el módulo al bus están provistos de bits de paridad para garantizar una transferencia libre de errores.
El programa de usuario está archivado en una memoria no volátil (EEPROM).
El módulo está listo para funcionar tan pronto como se carga una lista de usuarios válida.
Para la comunicación con el proceso y el equipo de conmutación, el módulo requiere el voltaje siguiente:
EE.UU./USB Voltado de funcionamiento +24 V
con una tensión de transmisión superior a 50 W,
US11 Suministro de contactos de interfaz de proceso 1
US21 Suministro de contactos de la interfaz de proceso 2
US31 Suministro de contactos de las interfaces de proceso 3
US41 Suministro de contactos de interfaz de proceso 4
Los voltajes US11... US41 son a prueba de cortocircuito y diseñados para evitar cualquier interacción.
Las tensiones de funcionamiento y las señales lógicas externas están relacionadas con el conductor de referencia Z.
En la parte delantera del módulo se indican las siguientes indicaciones mediante diodos emisores de luz:

Disturbios ST
Disturbio en el módulo SG

El diodo emisor de luz ST señala cualquier perturbación en el módulo y en la comunicación de datos con el módulo.

Diseño del módulo
El módulo consiste esencialmente en lo siguiente:
- Interfaz de proceso
- Interfaz estación-autobús
- Sección de procesamiento

Interfaz del proceso
En la interfaz de proceso, las señales de proceso se adaptan al nivel de señal interno del módulo.

Interfaz estación-autobús
En la interfaz del bus de la estación, las señales del módulo se adaptan al bus.

Sección de procesamiento
Para procesar las señales procedentes del proceso y del bus, el módulo está provisto de un microprocesador que funciona en conjunto con las siguientes áreas de memoria a través de un bus interno del módulo.

Datos de pedido:

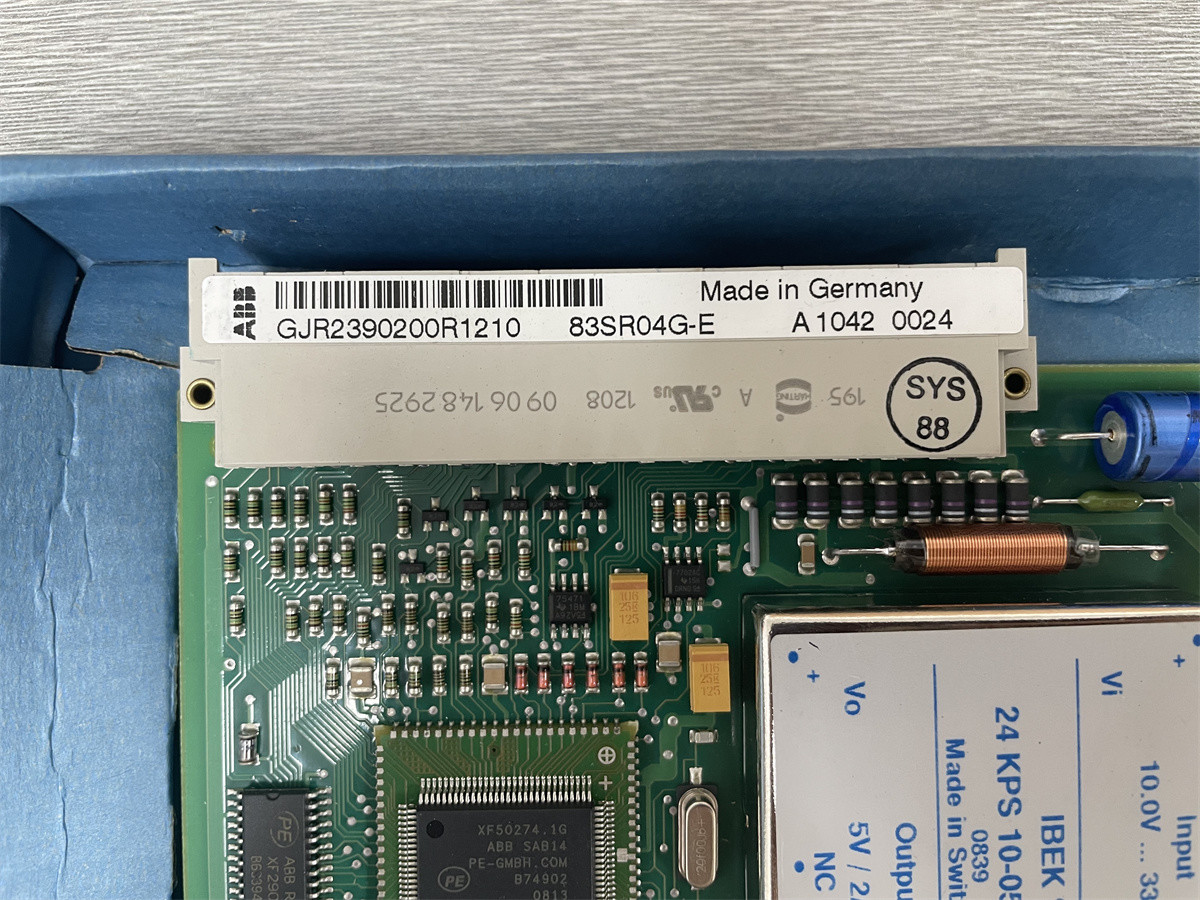

El número de orden: GJR2390200R1210
