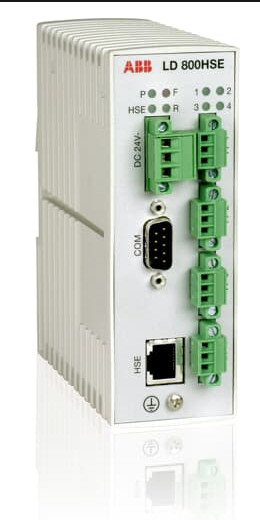

FUNDACIÓN Fieldbus del HSE de ABB LD 800 que liga el dispositivo LD 800HSE
HSE DE ABB LD 800
,FUNDACIÓN Fieldbus que liga el dispositivo
Producto: FUNDACIÓN Fieldbus del HSE de ABB LD 800 que liga empaquetado de la fábrica del LD 800HSE del dispositivo el nuevo
El LD 800HSE que liga el dispositivo sirve como entrada entre los dispositivos del campo en los vínculos H1 y el subnet del HSE.
El LD 800HSE permite al acceso colocar los dispositivos conectados con la FUNDACIÓN Fieldbus (FF) de sistemas de supervisión y de control así como de consolas de gestión. El dispositivo se califica para el uso redundante, donde los H1-ports correspondientes de dos dispositivos de lazo están conectados con un vínculo H1. Un vínculo separado de la redundancia entre los dispositivos de lazo primarios y secundarios asegura tolerancia a fallos y la supervisión confiables de la redundancia.
Dos diversas versiones son disponibles, una para las áreas seguras y una para las áreas peligrosas.
Ventajas
- Proporciona vínculo entre el protocolo de alta velocidad de Ethernet del FF (HSE) y hasta cuatro vínculos H1
- Configuración transparente de los dispositivos conectados H1 del sistema huesped
- Permite el acceso a los bloques en los dispositivos H1 (cliente/el servidor)
- Cuatro amos independientes del vínculo H1 (LAS)
- Publique/para suscribir (H1) (con hasta 4 sub-ciclos)
- Republicación de datos a partir de un vínculo H1 en otro o de H1 al HSE
- Actualización del firmware vía transferencia directa
| Datos técnicos del LD 800HSE | ||
| Diseño mecánico | Dimensiones | (anchura de la altura x de la longitud x) 47 x 131 x 111 milímetros, montado en el carril del estruendo 35 milímetros |
| Peso | aproximadamente 0,4 kilogramos | |
| Grado de protección | IP 20 | |
| Condiciones ambientales | Temperatura de funcionamiento | 0° C… +55° C, montaje no-vertical y aire obstaculizado la convección puede reducir límite superior de la temperatura |
| Temperatura de almacenamiento | −20° C… +70° C | |
| Humedad relativa | el 0%… el 95%, sin condensación | |
| Interfaz de Ethernet | Número de canales | 1 |
| Puerto | Ethernet 10BASE-T/100BASE-TX, TJ45 | |
| Tasas de transferencia | 10 mbit/s o 100 mbit/s (el autosensing) | |
| Interfaz de H1 Fieldbus | Número de canales | 4 |
| Puertos | Terminales de tornillo de polo del FF H1 3 (enchufables) acoplamiento del transformador galvánico aislado |
|
| Perfil de la capa física | tipo 114, señalización estándar del poder, accionada por separado, no de seguridad inherente | |
| Tasa de transferencia | 31,25 kbit/s | |
| Interfaz en serie | Puerto | varón RS-232, 115,2 kbit/s de 9-pole SubD |
| Certificaciones | CRNA de la conformidad del CE. a EMC 2004/108/EG directivo. (EMC), 2006/95/EG. (Baja tensión) y 94/9/EG. (ATEX) Electro CRNA magnético de Compatibilty (EMC). a. Clase A de la subparte B de la parte 15 de la FCC, VCCI equipo 2002 de la tecnología de la información de la clase 2 CRNA del choque y de la vibración. a la parte 2 del estruendo IEC68 G3 cubrió al CRNA. a ANSI/ISA 71,04, EN60068-2-60 |
|
| Certificaciones (EX únicos del LD 800HSE) |
Certificación peligrosa de la ubicación: |
|
