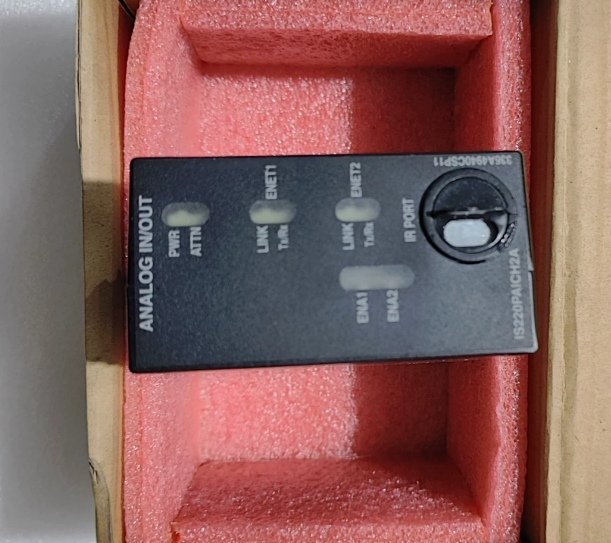

IS220PAICH2A General Electric Marca VIe

El IS220PAICH2A es un módulo de entrada/salida analógica (Paquete de E/S Analógica) de alto rendimiento ampliamente utilizado en turbinas de gas, turbinas de vapor y diversas aplicaciones de control de procesos industriales. Este módulo no es una tarjeta de adquisición de datos pasiva tradicional, sino un dispositivo de front-end inteligente con capacidades de comunicación activa.

Típicamente se instala en un rack VME y se conecta directamente a una placa terminal a través de un conector de 37 pines DC, sirviendo como el enlace central entre el mundo físico (sensores y actuadores de campo) y la lógica digital (sistemas de control). Como el "centinela de señales" y "traductor preciso" del sistema Mark VIe, su misión principal es convertir las señales analógicas del campo industrial en datos digitales de alta calidad que el sistema de control pueda entender.

• Configuración Multicanal de Alta Densidad: Proporciona 10 canales de entrada analógica y 2 salidas de bucle de corriente
• Conversión Analógico-Digital de Alta Precisión: El módulo emplea un ADC (convertidor analógico-digital) de 24 bits y un DAC de 16 bits, con una precisión de ≤ ±0.05% FS (escala completa) y una precisión de medición mejor que ±0.1%
• Aislamiento y Protección Eléctrica de Grado Industrial: Proporciona un voltaje de aislamiento de 2500 Vrms entre canales y entre canales y tierra, bloqueando eficazmente la interferencia de bucle de tierra y el ruido de modo común
• Diagnósticos Inteligentes y Comunicación HART: Cada canal de entrada soporta nativamente el protocolo HART y admite la decodificación de señales superpuestas
• Comunicación Ethernet Dual y Arquitectura Redundante: Equipado con puertos Ethernet TSN duales de 100 Mbps (RJ45), compatible con el Protocolo de Tiempo de Precisión IEEE 1588 (PTPv2)
• Capacidad de Hot-Swap y Amplio Rango de Temperatura: Soporta funcionalidad de hot-swap, permitiendo reemplazar módulos mientras el sistema está en funcionamiento
• El rango de temperatura de operación cubre -40°C a +85°C (algunos modelos soportan -40°C a +70°C)

Una gran central eléctrica desplegó el módulo IS220PAICH2A en sus turbinas de gas 9HA.02 para construir un sistema de monitoreo de gemelos digitales, instalando más de 3.000 sensores de alta precisión para formar una red de monitoreo multifísica.
