Equilibrio de carga 2301A de Woodward 9907-018 del módulo de Woodward y modelo de control originales de la velocidad

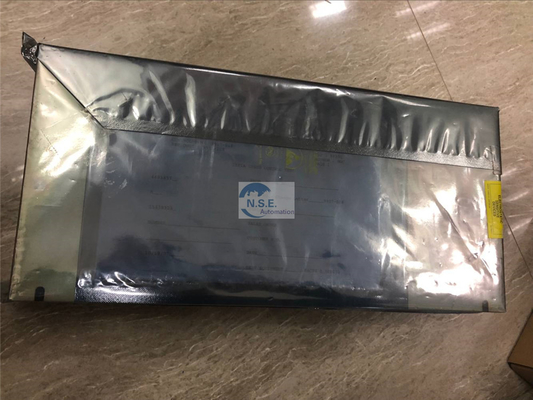

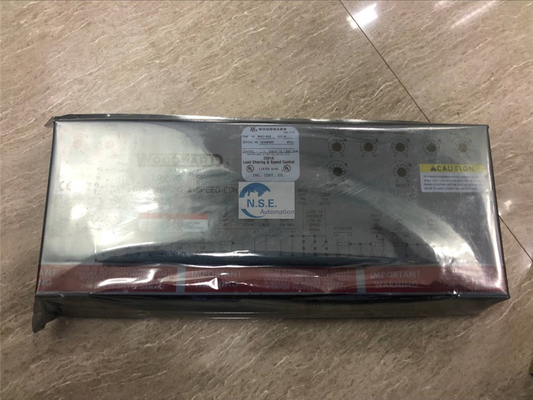

Producto: Woodward 9907-018

Modelo 2301A de Control de Compartición de Carga y Velocidad

La serie 9905/9907 de los controles Woodward 2301A controla la compartición de carga y la velocidad de los generadores impulsados por motores diésel o de gasolina, o por turbinas de vapor o gas. Estas fuentes de energía se denominan “motores primarios” a lo largo de este manual. El control está alojado en un chasis de chapa metálica y consta de una única placa de circuito impreso. Todos los potenciómetros son accesibles desde la parte frontal del chasis. El 2301A proporciona control en modo isócrono o de caída.

El modo isócrono se utiliza para una velocidad constante del motor primario con:

 Operación de un solo motor primario;

 Dos o más motores primarios controlados por sistemas de control de compartición de carga Woodward en un bus aislado;

 Carga base contra un bus infinito con la carga controlada por un Control Automático de Transferencia y Carga de Potencia (APTL), un Control de Importación/Exportación, un Control de Carga del Generador, un Control de Proceso u otro accesorio de control de carga.

El modo de caída se utiliza para el control de velocidad en función de la carga con:

 Operación de un solo motor primario en un bus infinito o

 Operación en paralelo de dos o más motores primarios.

El siguiente es un ejemplo del hardware típico necesario para el sistema 2301A que controla un solo motor primario y generador:

 Un control electrónico 2301A

 Una fuente de alimentación externa de 20 a 40 Vcc para modelos de bajo voltaje; 90 a 150 Vcc o 88 a 132 Vca para modelos de alto voltaje

 Un actuador proporcional para posicionar el dispositivo de medición de combustible, y

 Transformadores de corriente y potencial para medir la carga transportada por el generador.
