Doblado módulo de interfaz transitorio de los datos de Nevada los 3500/22M 138607-01+146031-01/288055-01

Producto: Doblado módulo 138607-01+146031-01/288055-01 de Nevada los 3500/22M Transient Data Interface

Descripción

El interfaz de 3500 datos del transeúnte (TDI) es el interfaz entre los 3500 sistema de vigilancia y el software de la gestión de la maquinaria del sistema 1® de GE. El TDI combina la capacidad de un módulo de interfaz del estante de 3500/20 con la capacidad de la recopilación de datos de un procesador de comunicación tal como TDXnet.

El TDI actúa en la ranura del BORDE de 3500 que el estante conjuntamente con la serie de M supervisa (los 3500/40M, los 3500/42M, etc.) para recoger datos de estado estacionario y transitorios de la forma de onda y para pasar continuamente estos datos con un vínculo de Ethernet al software del anfitrión. La recogida de datos estáticos es estándar con el TDI, sin embargo usando un canal opcional la permisión del disco permitirá que el TDI capture datos dinámicos o transitorios también. El TDI ofrece mejoras en varias áreas sobre procesadores de comunicación anteriores e incorpora la función del procesador de comunicación dentro del estante 3500.

Aunque el TDI proporcione ciertas funciones comunes al estante entero no es pieza de la trayectoria de supervisión crítica y no tiene ningún efecto sobre la operación apropiada, normal del sistema total del monitor. Cada estante 3500 requiere un TDI o BORDE, que ocupan siempre la ranura 1 (al lado de las fuentes de alimentación).

Para (MAÑANA) los usos redundantes modulares triples, el sistema 3500 requiere una versión de la MAÑANA del TDI. Además de todas las funciones estándar de TDI, la MAÑANA TDI también realiza “la comparación del canal del monitor”. La configuración de 3500 MAÑANAS ejecuta al monitor que vota usando la disposición especificada en las opciones del monitor. Usando este método, la MAÑANA TDI compara continuamente las salidas a partir de tres (3) monitores redundantes. Si el TDI detecta que la información a partir del uno de esos monitores es no más equivalente (dentro de un por ciento configurado) a la de los otros dos monitores, señalará el monitor por medio de una bandera como estando en error y pondrá un acontecimiento en la lista del evento del sistema.

Repuestos

138607-01 módulo de interfaz transitorio estándar de los datos

138607-02 los datos transitorios de la MAÑANA interconectan el módulo

146031-01 módulo de la entrada-salida 10Base-T/100Base-TX

146031-02 módulo de la entrada-salida 100Base-FX (fibra óptica)

147364-01 módulo de salida protegido 3500 de la señal

161580-01 3500/22M TDI Operation y manual del mantenimiento

164466-01 jefe del conector de la ficha técnica 00580441 de los accesorios de la red, terminación interna, posición 3, verde

Jefe de 00580436 conectores, terminación interna, posición 6, verde

Productos calientes de las ventas:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00, 138607-01 +146031-01

3500/61-01-00, 163179-02+136711-02

3500/33-01-00, 149986-01+149992-01

Vínculo de la transferencia directa de la ficha técnica:

ficha técnica del módulo de los 3500-22M Transient Data Interface…

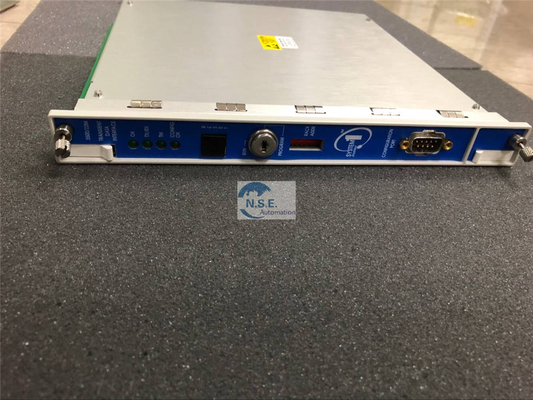

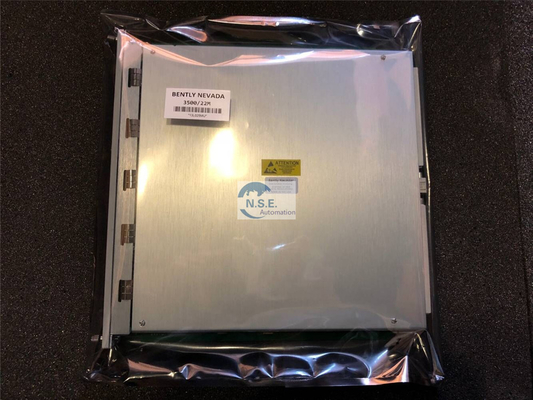

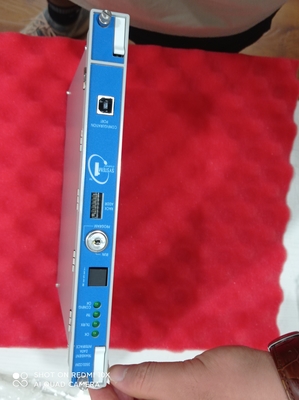

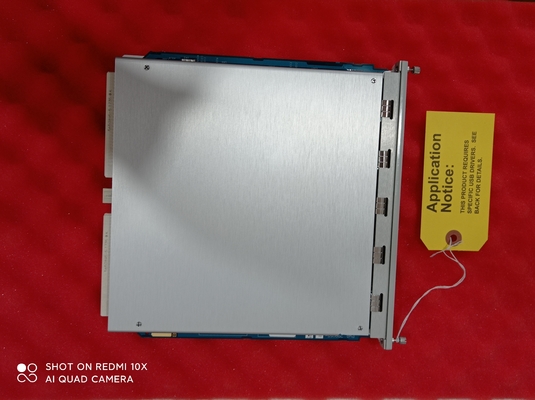

Fotos:
